随着消费级、工业级智能硬件微型化升级提速，传统2.0×1.2mm规格32.768kHz晶振的体积短板彻底暴露。在可穿戴设备、微型传感、资产追踪标签等产品中，PCB板空间极为珍贵，晶振需与天线、SoC主控、传感器等核心元器件抢占布局空间，传统大体积晶振不仅限制设备轻薄化设计，还会制约硬件功能集成升级，已无法适配当下紧凑型设备的设计需求。针对行业核心痛点，日本KDS晶振公司重磅推出全新DST1210A超小型32.768kHz贴片晶振，以减半体积、恒定高性能、超低功耗的硬核优势，为微型化、低功耗智能硬件提供完美时序解决方案。

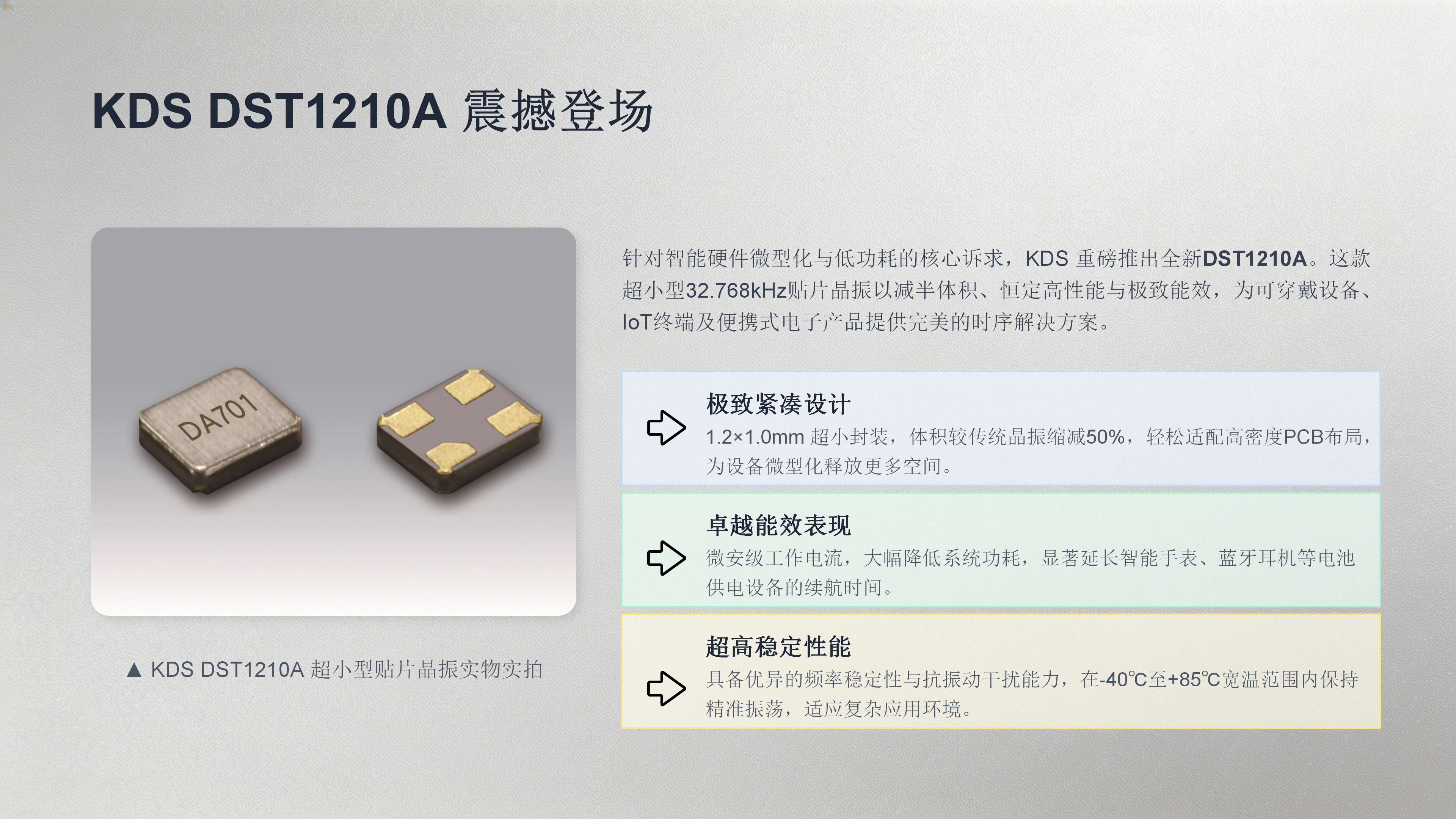

KDS全新研发的DST1210A超小型晶振，实现了体积的突破性精简。产品采用1.2×1.0×0.3mm超微型气密封装陶瓷SMD外壳，占板面积仅为传统2.0×1.2mm规格晶振的一半，是目前行业内同性能等级下体积最优的32.768kHz时序器件之一，完美解决微型智能设备PCB布局空间不足的行业痛点，为设备极致轻薄化设计释放充足空间。在体积大幅缩减的同时，DST1210A晶振完整延续了KDS成熟的高性能品质，实现“小体积不降标、微型化不减稳”的极致平衡。电气性能与传统大体积型号完全对标，核心参数表现优异：标准+25℃常温环境下，基础频率容差可达±20ppm，同时支持±10ppm高精度定制，满足不同场景的精准计时需求；负载电容可选7pF、9pF、12.5pF多规格适配，可匹配主流主控芯片时序电路；产品最大等效串联电阻90kΩ，典型驱动电平低至0.1µW。

DST1210A晶振适配场景极为广泛，全面覆盖民用消费、工业智能、车载通信、物联网全域场景：1. 可穿戴设备：智能手环、智能手表、医疗监测穿戴设备等轻薄便携终端，可靠性与生产适配性方面，DST1210A同样具备突出优势。产品拥有-40℃~+85℃超宽工业级工作温区，可从容应对消费民用、工业户外、车载复杂温差环境，高低温工况0下频率稳定性极佳，杜绝时序漂移、计时偏差问题。生产工艺适配主流SMT自动化产线，可耐受265℃峰值回流焊高温，支持两次回流焊作业，适配高通量规模化生产需求。同时产品首年老化率仅±5ppm，长期运行频率衰减极低，全程保障设备实时时钟、通信时序的高精度稳定输出，大幅提升终端产品使用寿命与运行可靠性。
